數顯氣電電子柱測微儀（以下簡稱氣電電子柱），采用了嵌入式單片機技術而設計的數字化產品，是模擬氣電電子柱的更新?lián)Q代產品。對模擬信號量進行數據采集并進行數字處理，可直接顯示被測尺寸的 對測量值或相對于公差帶中心的變化量即相對測量值。根據預先設定的工件尺寸公差界限，指示出被測工件合格與否。可單臺使用，也可拼合多臺使用，節省操作空間。
　　本產品光柱具有紅、綠、橙三色，指示出被測尺寸結果以及其公差帶尺寸，可直觀感受到被測尺寸在其公差帶內的偏離情況。
　　可預先設置量程、公差帶超差界限值、標準件尺寸值；所有參數設置都具有掉電保存功能。

　　本產品還具有附加功能可選擇：“峰—峰值”測量功能；可結合測量裝置采用各種數學模型計算出同軸度、橢圓度、跳動、圓柱度、平面度、垂直度等形位誤差結果；輸入輸出信號功能可以方便組成控制系統；數據通訊功能可使現場多臺量儀組成網絡，通過用軟件形成SPC統計圖表以實現現場在線質量管理等等。還可以根據用戶的殊要求，修改和補充產品的功能，以滿足不同應用場和的不同要求。

　 二、產品特點

　　數顯氣電電子柱和傳統的模擬電子柱以及浮標量儀相比較具有下列顯著的點和優越性。
　　1、高亮數碼塊顯示。清晰、直觀、方便無顯示光線要求。
　　2、三色光柱指示
　　光柱可顯示為綠色、橙色、紅色，分別表示被測尺寸為“合格”、“報警”（無）和“超差”狀態，可以很方便地觀察到測量尺寸在公差帶上的位置。
　　3、數字讀數
　　在光柱指示的同時，數碼塊直接顯示測量的尺寸值，可顯示相對值或 對值， 高分辨率可達0.1μm，處于內 先地位。
　　4、高的穩定性
　　采用了多種抗干擾和穩定技術，大大提高了穩定性和可靠性。儀器采用了防水、防油的封閉式結構，使該儀器可適應環境惡劣的工業現場。
　　5、網絡數據管理能力（協議定制）
　　數據通訊功能可使現場多臺量儀組成測控網絡，通過服務器用SPC管理軟件采集并存儲測量數據，形成SPC統計圖表，實現網絡化在線質量管理。

　 三、主要技術參數及使用條件

　　1、規格型式及主要基本參數

       2、主要基本性能

　　注意：以上參數均為標準Ф2.0噴嘴下測得。

　  3、使用條件

　　(1)電源：AC180～260V50HZ/60HZ
　　(2)功耗：25W
　　(3)環境溫度：0～45℃
　　(4)濕度：85%以下
　　(5)氣源：0.35-1.0MPa之潔凈氣源

　　(6)遠離腐蝕性強的物品及強磁場、強電場及強震動等場合。

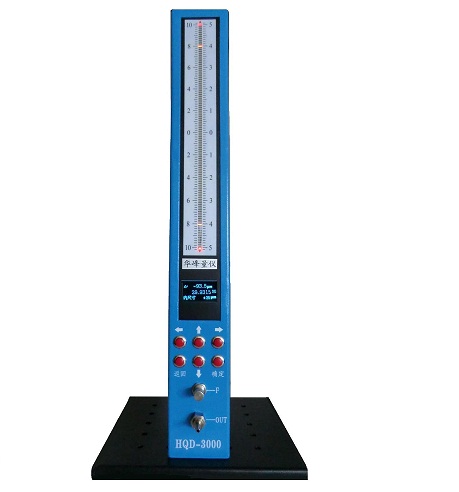

　 四、產品各部分功能簡介

　　??   內尺寸指示燈
　　-GO    負向超差指示燈
　　OK     合格指示燈
　　+GO    正向超差指示燈
　　??   外尺寸指示燈
　　1、量程指示數碼管

　　2、刻度值指示

      3、光柱指示器

　　有101個三色發光燈組成，用于指示各界限值及測量值。
　　當測量值在“合格”范圍內時，顯示為綠色；
　　當測量值在“超差”范圍內時，顯示為紅色。
　　4、設置菜單文字表述區
　　5、七位數碼管顯示器
　　指示設定參數類型及數值，在測量狀態時顯示測量值。
　　6、光標左移動鍵及設置光標右移動鍵及校正鍵
　　7、數字增加鍵及調整鍵
　　8、數字減小鍵
　　9、返回鍵
　　10、確認鍵
　　11、測頭輸出快插接頭（配Ф6管）
　　12、倍率旋鈕
　　13、零位調整電位器
　　14、電源開關
　　15、電源輸入插座
　　電源輸入，AC180～260V   50HZ/60HZ
　　16、數字信號輸入輸出接口（協議定制）
　　RS232C或RS485/422接口。
　　17、外部I/O控制（協議定制）

　　18、氣源進氣快插接頭（配Ф8管）

　 五、功能操作說明

　　打開電子柱本體背后的電源開關，電子柱先進入自檢狀態，光柱進行三色變換顯示，數碼管和指示燈部點亮。自檢完成后，就自動進入測量功能。在測量狀態下長按“ ”鍵3秒就進入?yún)?shù)設置菜單界面；長按“ ” 鍵3秒就進入倍率調整功能；長按“ ”鍵3秒就進入標準件校正功能。
　　儀器初次使用時先要對系統參數進行設置，各參數在以后的使用中也可以隨時修改。該儀器操作簡單，只有在儀器初次使用或氣測頭磨損而需要更換時才使用手動調倍率功能，通過倍率和零位旋扭將倍率調至比，然后使用標準件校正功能，利用上、下限標準件校對。

?。ǎ⒉僮髁鞒陶f明

　　1、初次使用：①參數設置→②倍率調整→③標準件校正→④測量
　　2、更換測頭或測頭有磨損時：①倍率調整→②標準件校正→③測量
　　3、正常使用：①標準件校正→②測量
　　注：當氣測頭磨損后，初始間隙變大，只要位置誤差允許，重新進行手動調倍率和標準件校正后測量仍然正確。該優點大大提高了氣測頭的使用壽命。

?。ǘ?、參數設置（開機后在測量界面長按左鍵3秒進入?yún)?shù)設置）

　　1、量程選擇，有±10μm、±25μm、±50μm三檔可供選擇，按“ ”、“ ”選擇，按“確認”鍵進入下項菜單。
　　2、內外尺寸模式”選擇：按“ ”、“ ”鍵切換（1 內尺寸，2 外尺寸），按“確認”鍵進入下項設定。
　　3、超差上限設置，是相對于公差帶中心的超差上限值，單位為μm，按“ ”、“ ”鍵移動光標（閃爍位）；按“ ”、“ ”鍵設置光標所在位的值，數字位在0—9之間變換。符號位，按“ ”設為正號“┤” ，按“ ”設為負號“－”；按“確認”鍵進入下項設定。
　　4、超差下限設置，是相對于公差帶中心的超差下限值，單位為μm，設置方法與“超差上限”相同。按“確認”鍵進入下項設定。
　　5、上限標準件值設置，單位為mm，設置方法與“超差上限”相同，按“確認”鍵進入下項設定。七位數碼管均可編輯，當光標移動到“符號”位數碼管位置時，該位清零進入編輯狀態，按“ ”、“ ”鍵改變數值大小。
　　6、下限標準件值設置，單位為mm，設置方法與“超差上限”相同，按“確認”鍵進入下項設定。七位數碼管均可編輯，當光標移動到“符號”位數碼管位置時，該位清零進入編輯狀態，按“ ”、“ ”鍵改變數值大小。
　　7、保存當次設置？（1 保存；2 不保存），默認“保存”按“確認”鍵，進入測量界面。
　　參數設置實例：
　?、偃绻粶y尺寸為 28.392 mm則：
　　量程應設定為：±25μm
　　標準件上限為：28.4070mm，標準件下限為：28.3770mm。
　　超差上限：+015.0μm   超差下限：-015.0μm；
　?、谌绻粶y尺寸為28.0392 mm則：
　　量程應設定為：±25μm
　　上限標準件為：28.0392mm，下限標準件為：28.0092mm。
　　超差上限：+015.0μm   超差下限：-015.0μm
　?、坌挝徽`差參數（如跳動，同軸度等）
　　如公差為0.05mm ，可以視為：0 ,則：
　　上限標準件為0.0500mm；下限標準件為0mm,超差下限：-25.0μm，超差上限：+25.0μm
　　注：調整和測量狀態下顯示的相對值是相對于公差帶中心的偏移值

　　公差帶中心由軟件自動計算：標準件下限+（標準件上限-標準件下限）/2

　 （三）、手動調整倍率功能

　　在正常使用過程中，放大倍數變化非常小，所以不用經常調整。只在以下情況時需要手動調整倍率。
　　初次使用時
　　氣測頭有磨損時
　　更換不同種測頭和量程時
　　儀器長期擱置后又使用時
　　在此功能下，單位為μm。標準件上、下限在光柱中分別為上、下兩個橙色位指示位置。
　　具體步驟如下：
　　1)在測量界面長按“ ”3秒進入手動調整倍率功能， 1位數碼管顯示“  ”表示調整；
　　2)逆時針方向轉動倍率旋扭，將倍率調到小。
　　3)將下限標準件置于測量工位，調零位電位器使數值等于下限標準件和公差帶中心的差值；
　　4)將上限標準件置于測量工位，若光柱指示在上限附近，則調整完成。若光柱指示不在上限附近，調倍率旋扭，不足時調至：上限值+不足量X2，超出時調至：上限值-超出量X2；（外尺寸模式下：不足時調至：上限值-不足量X2，超出時調至：上限值+超出量X2；）
　　5)重復進行4步和5步操作，反復調試直到光柱在上限附近。 后上緊鎖緊螺絲將倍率旋扭鎖定。
　　6)按“返回”鍵退出手動調整倍率功能，調整結束后即可測量。
　　注意：①不管是內尺寸或外尺寸方式：小尺寸的標準件為下限標準件，大尺寸的標準件為上限標準件；倍率調整釘順時針旋轉倍率增大，逆時針旋轉倍率減小。②在外尺寸方式下，倍率變化與光柱高低相反，如調上限標準件時：發現倍率偏低時，應順時針旋轉倍率調整釘，但光柱卻下降，這時重復進行4步和5步操作，可發現倍率增大了，光柱接近上限位置了。③調好倍率后定要上緊鎖緊螺絲將倍率旋扭鎖定，否則會引起漂移等不穩定現象。

　 六、常見故障及注意事項

　　1)通電無任何顯示，請檢查電源連接是否正常。
　　2)氣源輸入前必須接空氣過濾裝置，輸入氣壓0.4Mpa≤P≤1.0Mpa。
　　3)讀數相對值很大，超差燈常亮，請檢驗設置是否正確。
　　4)在調整功能下，找不到上、下限位置指示，可能是標準件值設置有誤。
　　5)讀數異常不穩定，測量值不正確，有可能倍率未調整好，重新進行倍率調整即可正常。
　　6)調整零位電位器無作用，請放入上限標準件看倍率是否過大或過小，倍率過大、過小均會造成零位電位器無作用，重新調整倍率后即可正常。
　　7)電源接地線必須接地，零線和地線不能共用，否則可能會造成儀器工作不正?；蛟斐扇松韨?。在拔插電源連接插頭和打開外殼之前定要切斷電源。
